MOSFET栅极需要充放电，但不能把数据手册中的Ciss当作一个永远不变的电容，再用它算出全部开关表现。核驱动时，输入电容、栅极电荷和实际驱动回路需要分别理解。

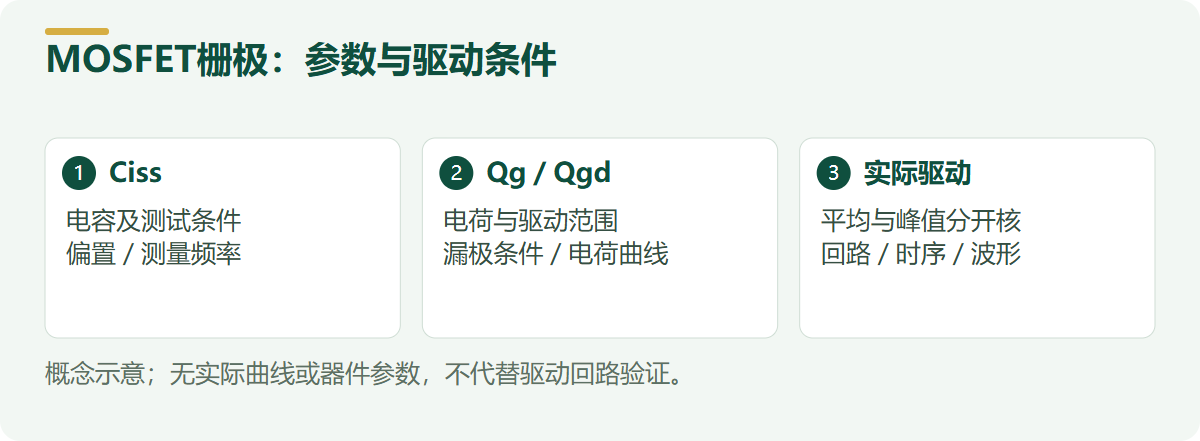

图片来源：活库内容编辑 / 本稿原创解释图
Ciss与Qg各自对应什么
Ciss以电容单位表示，应连同数据手册的偏置、测量频率等条件阅读。Qg以电荷单位表示，描述在所列漏极电压、电流及栅极驱动范围等条件下，需要转移的总栅极电荷。
东芝的栅极电荷说明将Qg、Qgs及Qgd等分列，Qgd对应米勒平台相关电荷。TI驱动报告也讨论了漏源关断电压与驱动幅度对电荷曲线及损耗估算的影响。因此，不宜跨不同测试条件只挑较小的Ciss或Qg数字判定优劣。
平均电流估算不能替代瞬时驱动核对
在常见从接近0 V切到指定驱动电压、每周期充放电的简化估算中，可用Iavg≈Qg·fsw估计平均栅极充电需求。例如假设该条件下Qg=20 nC、频率100 kHz，得到约2 mA。
这是条件受限的计算示例，不是某个已上架型号的参数，也不是说2 mA输出能力的驱动器就能满足目标开关时间。充电集中发生在转换过程中，峰值电流、源灌能力、栅极电阻、回路寄生及米勒区间仍需核对；驱动器自身耗电也不是这个公式的全部。
比较时把条件放在同一行
要比较的项目 | 应同时记录 |
|---|---|
Ciss | 偏置电压、测量频率与规格性质 |
Qg及电荷曲线 | 漏极条件、栅极驱动终点与典型/保证值性质 |
驱动方案 | 电源、源灌能力、栅极电阻及回路条件 |
目标结果 | 开关时序、损耗、温升及待验证范围 |
仅有静态参数不足以批准一个功率开关方案。器件更换后，应按项目条件核驱动与波形，不从“引脚相同”或“总电荷更小”直接推出可替代。
需要寻源时，可将完整MOSFET型号及既有驱动条件放入活库采购需求，注明原型号与候选的工程状态。本文解释参数，不提供任何具体电路的兼容或安全保证。
FAQ
可直接用Ciss乘驱动电压代替所有条件下的Qg吗？
不宜这样通用替代。MOSFET相关电容随条件变化，应优先核匹配工作条件的电荷资料及曲线。
Qg乘频率算出平均电流后，驱动器就选完了吗？
还没有。峰值源灌能力、开关目标、栅极回路与实际波形等仍需具体验证。
