磁珠标注的100 MHz阻抗，描述的是该频率条件下的交流特性，不能当作直流电阻使用。查看产品资料时，应把阻抗及其频率、DCR（直流电阻）和电流条件分别记录，避免看到同样的Ω单位就混为一谈。

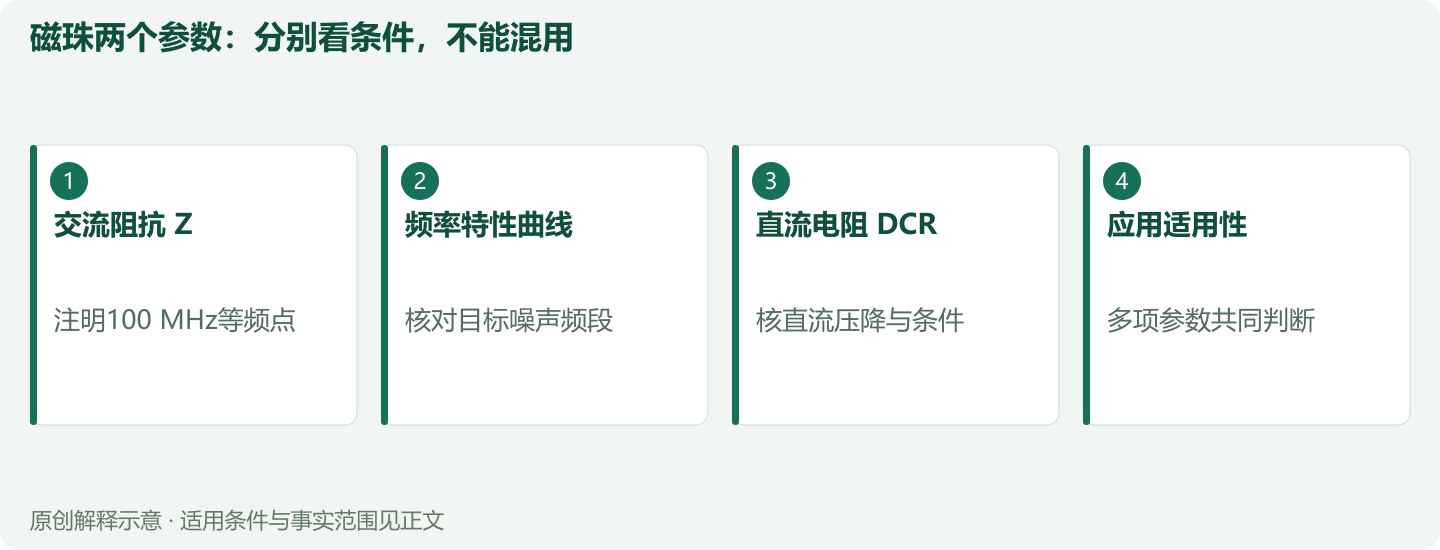

图片来源：活库内容编辑 / 本稿原创解释图
阻抗值后面要保留频率
村田的磁珠基础资料说明，磁珠阻抗具有频率特性，100 MHz是常见的规格标示频点。这个单点便于看产品指标，却不能表示整个频率范围内阻抗不变。
实际需要抑制的噪声若位于其他频段，应查看该型号的阻抗频率曲线及其测试条件。不能将某频点的较大阻抗简单解释为所有噪声都会按同一倍数衰减；电路中的效果还与周围网络和布局有关。
DCR用于核对直流通路
原厂产品字段通常将Impedance@100MHz和DCR分开列出。直流供电路径中的压降估算需要对应的直流电阻及工作电流，不能拿100 MHz下的阻抗数值代入直流欧姆定律。
同样，万用表测得较小的直流电阻，也不能据此否定资料中的高频阻抗。它们的测量条件和含义不同。若要核查来料的交流参数，应按适用方法、频率和夹具条件进行，不能用普通直流读数替代。
选型表中保留三组条件
参数 | 一起保留的信息 |
|---|---|
阻抗 | 指定频率、曲线和测试条件 |
DCR | 限值、单位及适用条件 |
电流相关限制 | 额定条件、温度及应用要求 |
比较候选磁珠时，先把这些条件对齐，再看尺寸、完整型号及应用约束。单个频点阻抗相同，也不足以认定可以直接替换。本文未选定某个上架物料作性能案例，不把原理说明写成在售批次的检测结论。
如已确定采购型号，可向活库提交完整型号及需求，把不可省略的阻抗频点和其他条件注明。
FAQ
磁珠标的阻抗和DCR单位都是Ω，为什么不能互换？
单位相同不表示测量条件相同。前者带有规定的交流频率，后者描述直流通路的电阻，使用时要保留各自条件。
100 MHz阻抗相同的两款磁珠可以直接替换吗？
还要比较阻抗曲线、DCR、电流、尺寸和电路要求。单个频点相同不能证明整体适用性。
用万用表能验证100 MHz的阻抗吗？
普通直流电阻读数不能验证该交流频点的阻抗。应使用符合对应参数测试要求的设备、夹具和方法。
