电容的ESR与容抗虽然都用欧姆表示，含义却不同。ESR是等效串联电阻，用来描述损耗；容抗是电容对应的电抗。实际器件的阻抗还包含寄生电感等影响，不能把某个频点的阻抗幅值直接当成固定电阻。

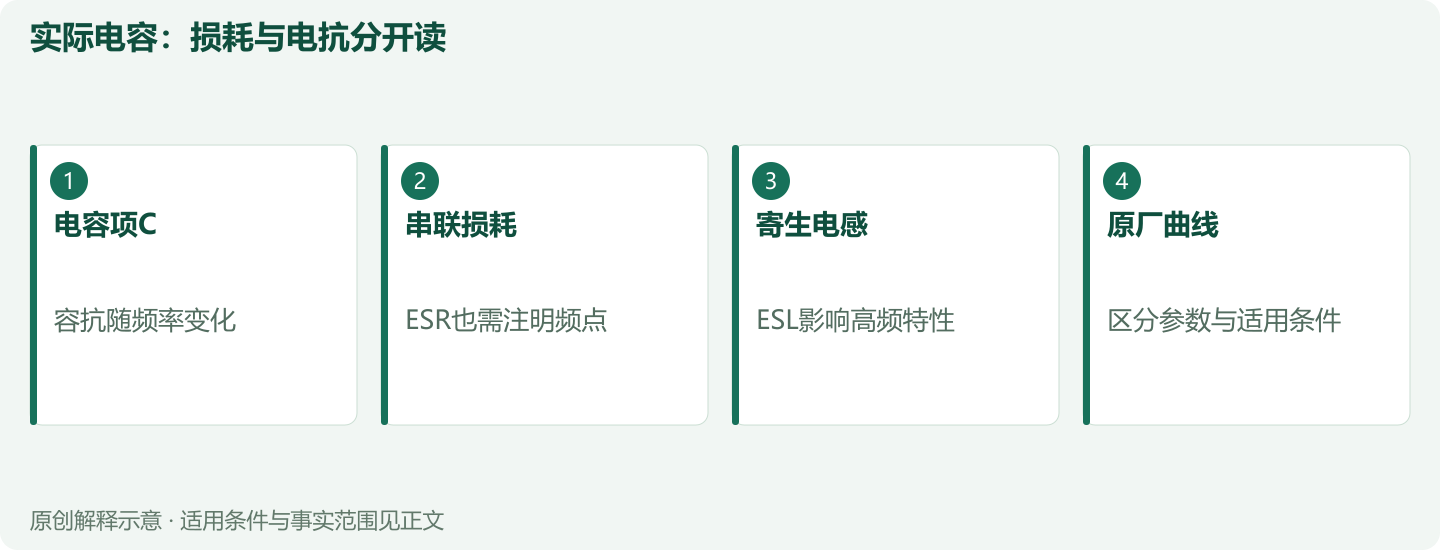

图片来源：活库内容编辑 / 本稿原创解释图
先分清理想关系与实际器件
理想电容的容抗幅值可写为1/(2πfC)，它随频率和容量变化。实际电容则需结合相应等效模型，除电容项外，还会看到ESR及等效串联电感ESL。
村田的频率特性资料说明，阻抗幅值和ESR都随频率变化，器件类型、材料和形状也会影响特性。因此，把两个没有注明频率的数值直接比较，往往缺少必要前提。
读曲线时分别定位参数
查看原厂曲线，应先确认哪条是阻抗幅值、哪条是ESR，再读频率轴、单位及测试条件。在相应简化串联模型中，谐振时电容性电抗与电感性电抗相互抵消，阻抗表现会与低频区域不同。
这不表示电容在所有频率下都变成同一个电阻，也不表示所有型号有相同谐振频率。用于电源、滤波或其他电路时，应回到具体器件及应用的频率范围。
选型表保留频点与用途
建议把“完整型号、所看参数、频率、条件、原厂资料位置、用于哪个电路要求”分栏记录。若资料只有典型曲线，应按其性质使用，不能据此给每一颗器件补出保证值。
实际应用中，ESR是否合适还需结合电路要求评价，不宜只把数值最小当成统一目标。未完成电路验证的内容保留待核，既不从曲线推出可替代，也不把资料图当作批次测试。
已有采购需要时，可将完整型号与所需频点或用途随活库需求清单说明。
FAQ
ESR和阻抗都用欧姆，能直接当成同一个参数吗？
不能。ESR描述等效串联损耗，阻抗还包含电抗等影响，应按参数定义和频率条件区分。
容抗公式能直接描述所有频率下的实际电容吗？
公式描述理想电容项；实际器件还需考虑ESR、ESL及相应模型的适用范围。
ESR越小，就一定适合所有电源电路吗？
不能统一这样判断。应结合电源器件的应用要求、完整型号和实际验证结果选取。
