开漏输出的高电平由谁提供？先读清逻辑器件的输出结构

开漏输出释放时，并没有主动把输出端推到高电平。常见用法由外部上拉及所连电路建立高电平；能拉到什么电压、带什么负载，要继续核该器件的条件。

01“输出高”可能是两种不同动作

推挽输出通常具有主动拉高和下拉的驱动路径。开漏输出以受控下拉为特点，释放时呈高阻状态。两种结构都可能在示波器上看到高、低电平，但形成电平的路径不同。

例如，TI将SN74LVC1G07列为开漏输出缓冲器。读这类资料时，应把输出类型与允许电压、低电平灌电流及相关测试条件一起核对，不把其他缓冲器的输出方式直接套过来。

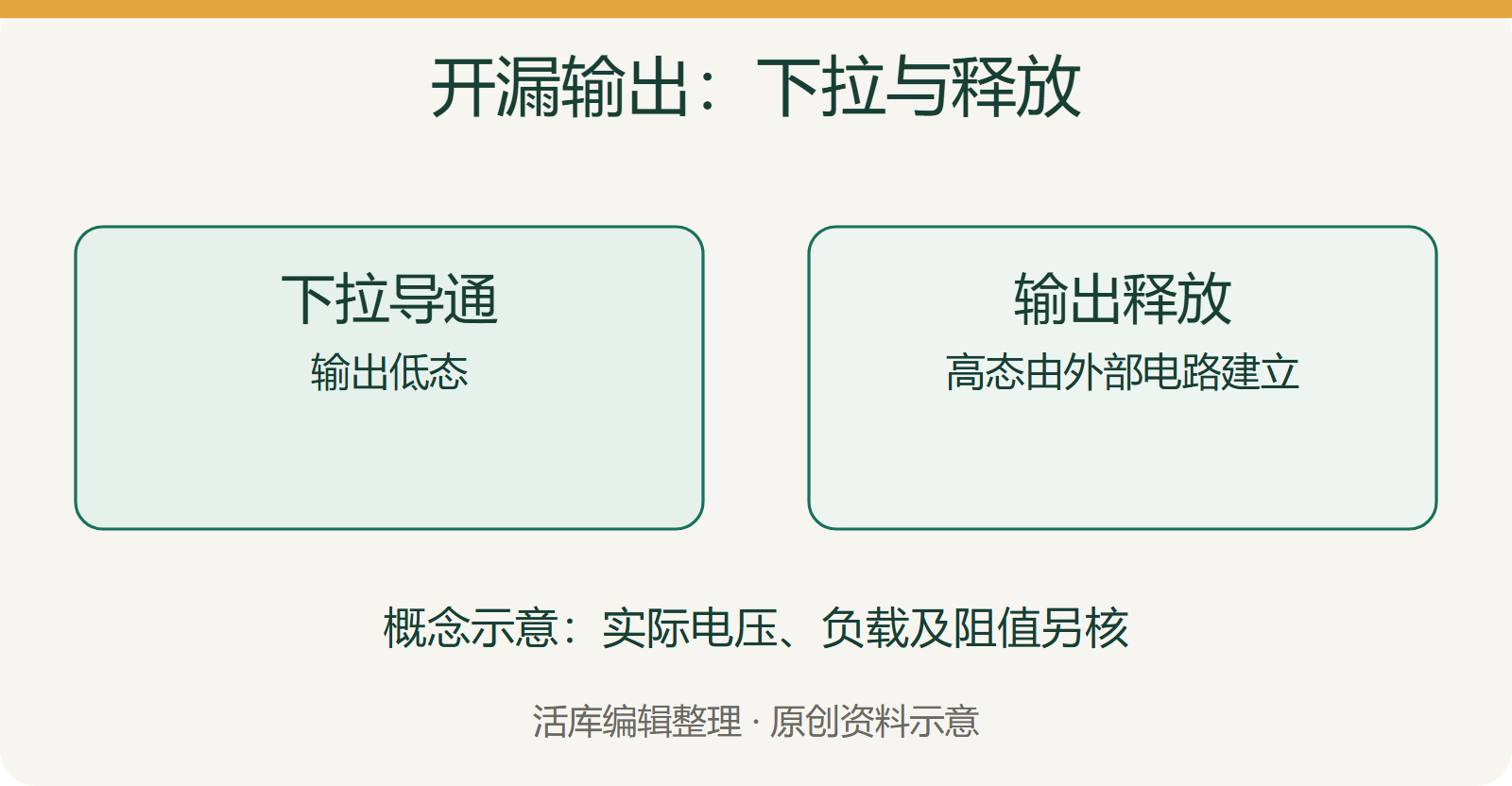

图片来源：本稿原创解释图（非实拍）

概念图省略实际电路参数，不是接线、阻值或具体器件选型方案。

02上拉并非随意加一个电阻

上拉电阻会与线路及输入电容共同影响上升过程，也会影响输出拉低时的电流。接收端需要的高、低电平和时序条件同样要核。阻值、供电与连接方案应由工程人员结合具体对象验证，不能从“开漏”两个字得出一个通用配置。

03采购交接保留功能与完整型号

若BOM备注只写“缓冲器”，可以先回工程资料核清输入、输出结构及完整订购型号，再进入询价。活库的逻辑与时钟分类可用于相关物料浏览；有明确清单时，通过BOM入口提交实际型号和已确认条件。

这里解释的是资料中的输出结构，不据此推荐跨电压连接，也不确认两个具体型号可以替换。

04FAQ

开漏输出释放，就一定已经是有效高电平吗？

不能直接认定。还要看外部上拉、线路负载和接收端条件；释放描述的是输出驱动状态。

只要都是缓冲器，就能互换吗？

不能。需核完整型号、输入输出结构、电气与时序条件，具体替换须有相应工程确认。
