万用表测量记录怎么写?读数照片、量程与测点清单

万用表读数照片不能单独说明测量对象、位置和设置。用样品与测点索引串起模式、量程、连接、读数单位和判据,保留未记录与未覆盖的项目。

发布日期 更新日期 作者:活库内容编辑

万用表读数照片可以保留当时显示的信息,却未必完整说明测量对象、位置和设置。验货或工程记录要能够复查,不能只留一张数字清楚、条件不明的照片,再由后续人员猜它代表哪个参数。

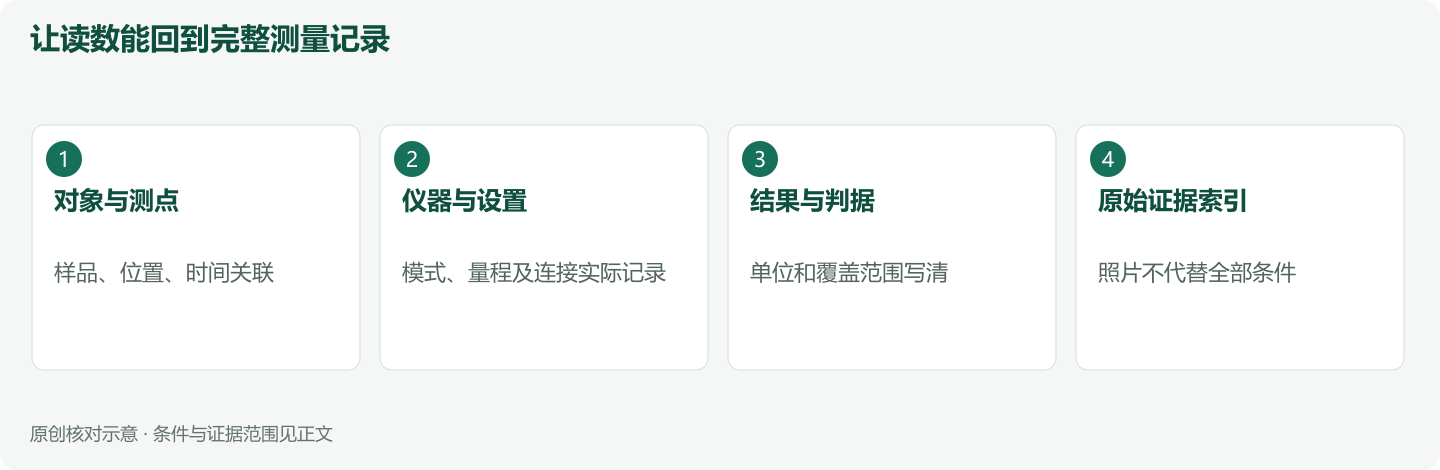

让读数能回到完整测量记录

图片来源:活库内容编辑 / 本稿原创示意图

万用表读数先对应样品与测点

记录样品或物料的追溯标识、实际测量项目、位置与时间,再关联照片或数据文件。公开副本使用适当的脱敏资料,原始标签和内部映射按用途留存,不把可识别货主的信息写进公开稿件。

同型号不同样品、不同测点或不同时点的结果应分开。照片没有覆盖的信息写未记录,不能由文件名或相似外观补成已确认。

测量记录保留模式、量程与连接条件

电压、电流、电阻等模式回答的问题不同,交流/直流、手动或自动量程及连接方式也影响结果解释。应按实际仪器和批准方法记录,不把另一项目的设置照抄到本次记录。

低阻项目的连接边界,可进一步参照二线法与四线法测量记录,不要只比较两个阻值。

Keysight的基础说明介绍了测量功能、连接以及采样、平均和噪声等影响。它支持“结果要带条件”的阅读方法,不证明任何具体仪器、批次或活库检测过程已经得到验证。

分辨率与合格判断分别留依据

显示更多小数位,不自动表示该测量已经满足项目准确度要求。需要结合适用仪器规格、测量设置与条件判断;不能把显示末位当作可忽略所有误差的依据。

对验货记录,还应列实际检查项目与相应判据,说明结果属于哪个样品和覆盖范围。一项读数符合相应判据,不自动证明全部参数或整批每件都合格;未做的项目不补写成已测。

用记录索引关联照片、数据与未覆盖项

可采用空白记录栏:对象/样品标识、项目与测点、时间、仪器标识、模式/量程、连接与工作条件、读数及单位、判据来源、照片/数据索引、偏差和未覆盖项。仪器适用资料按实际可得情况保存,缺项待核,不补造校准或资质证明。

发生偏差后,可按验货异常中的观察、条件与推测分栏补充复核记录,不由照片直接推定原因。

对校准与量程覆盖的核对,可补看验货仪器校准证书和使用条件清单,缺失资料仍须明确标记。

具体检查由相应负责人按批准方法执行。本文提供的是记录建议,没有进行实物测量,也不宣称活库具备某项设备、认证或测试能力。

采购前可在活库BOM需求入口说明型号、数量及必要品质资料要求;实际可核资料和检查安排需逐项确认。

采购所需测量资料,先列对象、设置与判据

  • 完整型号、数量以及需要核对的参数或品质项目。

  • 现有样品/测点、模式、量程、连接方式、实际条件及单位记录。

  • 判据来源、照片或数据索引、缺失字段及未覆盖范围。

如需在采购前约定资料范围,把项目与记录缺口写入补充说明,再提交采购需求,说明测量记录和品质资料要求。这份信息用于沟通核对事项,不表示活库已实施相应测量或认证检测能力。

FAQ:万用表测量记录清单常见问题

读数照片清楚,就能证明测量结论可复查吗?

还需明确样品、测点、模式、量程、连接、实际条件与判据。照片未覆盖的信息应保留未记录。

显示位数更多,就能直接认定准确度满足要求吗?

不能。应结合仪器规格、测量设置和使用条件,显示末位也不能代替误差与适用性评价。
